球化退火爐
發布日期：2020-2-18 17:55:06 所屬分類: 緊固件和冷擠行業 瀏覽次數：4668次

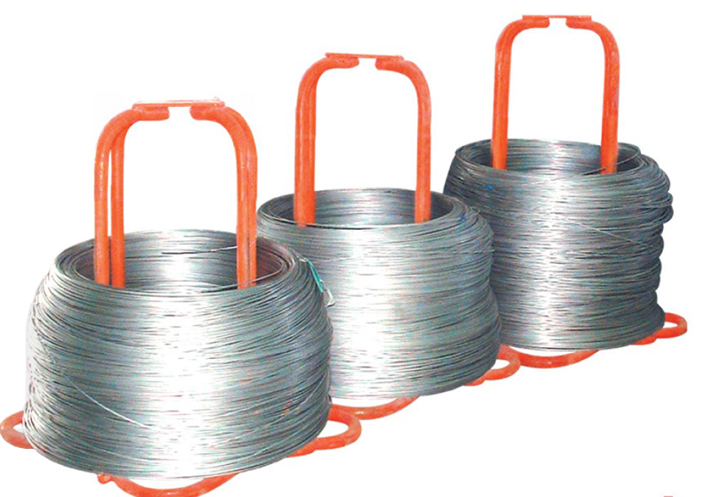

本球化退火爐設備是為汽車緊固件、航空航天、鐵道扣件、電力配件、高強度緊固件線材（盤元）等球化退火設計的退火爐。 適用于中低碳鋼、合金鋼、軸承鋼線材（盤元）的球化退火、軟化退火等工藝的熱處理
加熱介質： 電加熱或天然氣加熱
保護氣氛：甲醇高溫裂解氣和氮氣
球化退火爐特點：
• 配以甲醇高溫裂解爐退火后材料表面無氧化皮，無脫碳，球化率高，品質穩定。
• 爐蓋斷熱層采用陶瓷纖維棉、斷熱效果更佳，爐蓋結構設計更加輕量化、更強固。
• 內桶與對流的波紋結構輕量化，壽命長。實現以超強對流為主導的合理加熱方式，內外工件的溫度更加均
• 超強對流風機：風量大、強度高、升溫快、省時省電。
• 強冷卻系統，加快降溫速度、省時、提高生產效率。
選型表（線材盤元）
|
型 號
|
有效爐膛尺寸
|
額定能耗
|
裝 載 量(噸)
|
備 注
|
|
電功率（KW）
|
天燃氣耗量（m3/h）
|
|
HBP-100/200E（G）
|
Φ1000X2000H
|
100
|
18
|
2
|
循環風機頂置式
|
|
HBP-100/240E（G）
|
Φ1000X2400H
|
120
|
22
|
2-3
|
循環風機頂置式
|
|
HBP-150/200E（G）
|
Φ1500X2000H
|
140
|
26
|
2-4
|
循環風機頂置式
|
|
HBP-150/300E（G）
|
Φ1500X3000H
|
160
|
30
|
2-6
|
循環風機頂置式
|
|
HBP-200/200E（G）
|
Φ2000X2000H
|
180
|
34
|
2-6
|
循環風機底置式
|
|
HBP-200/270E（G）
|
Φ2000X2700H
|
220
|
42
|
2-8
|
循環風機底置式
|
|
HBP-220/200E（G）
|
Φ2200X2000H
|
240
|
45
|
2-8
|
循環風機底置式
|
|
HBP-220/240E（G）
|
Φ2200X2400H
|
240
|
45
|
2-8
|
循環風機底置式
|
|
HBP-220/300E（G）
|
Φ2200X3000H
|
240
|
45
|
2-8
|
循環風機底置式
|
|
HBP-250/200E（G）
|
Φ2500X2000H
|
280
|
53
|
2-14
|
循環風機底置式
|
|
HBP-250/240E（G）
|
Φ2500X2400H
|
300
|
57
|
2-14
|
循環風機底置式
|
|
HBP-300/200E（G）
|
Φ3000X2000H
|
460
|
86
|
4-16
|
循環風機底置式
|
|
HBP-300/240E（G）
|
Φ3000X2400H
|
460
|
86
|
4-16
|
循環風機底置式
|
|
HBP-300/300E（G）
|
Φ3000X3000H
|
480
|
90
|
4-16
|
循環風機底置式
|
|
HBP-350/200E（G）
|
Φ3500X2000H
|
500
|
94
|
8-22
|
循環風機底置式
|
|
HBP-350/240E（G）
|
Φ3500X2400H
|
550
|
103
|
8-26
|
循環風機底置式
|
|
HBP-350/270E（G）
|
Φ3500X2700H
|
560
|
105
|
8-28
|
循環風機底置式
|
|
HBP-350/300E（G）
|
Φ3500X3000H
|
580
|
110
|
8-30
|
循環風機底置式
|
|
HBP-360/200E（G）
|
Φ3600X2000H
|
620
|
117
|
8-32
|
循環風機底置式
|
|
HBP-360/240E（G）
|
Φ3600X2400H
|
620
|
117
|
8-32
|
循環風機底置式
|
|
HBP-360/270E（G）
|
Φ3600X2700H
|
620
|
117
|
8-32
|
循環風機底置式
|
|
HBP-360/300E（G）
|
Φ3600X3000H
|
650
|
122
|
8-36
|
循環風機底置式
|
注：以上型號中，“E”表示為電加熱；“G”表示為天然氣加熱，如果為其他加熱介質另行規定。
冷擠（精鍛）球化退火爐選型表：
| 型號 |
有效爐膛尺寸
|
額定功率
|
裝載量
|
備注
|
|
電加熱（KW）
|
天然氣（m3/h）
|
|
HP-100/200E（G）
|
Φ1000X2000H
|
140
|
27
|
2-6
|
循環風機頂置式
|
|
HP-150/200E（G）
|
Φ1500X2000H
|
160
|
30
|
2-8
|
循環風機頂置式
|
|
HP-150/300E（G）
|
Φ1500X3000H
|
200
|
38
|
2-8
|
循環風機頂置式
|
|
HP-200/200E（G）
|
Φ2000X2000H
|
250
|
47
|
2-10
|
循環風機底置式
|
|
HP-200/300E（G）
|
Φ2000X3000H
|
280
|
53
|
2-12
|
循環風機底置式
|
|
HP-220/200E（G）
|
Φ2200X2000H
|
300
|
57
|
2-14
|
循環風機底置式
|
|
HP-220/300E（G）
|
Φ2200X3000H
|
340
|
64
|
2-16
|
循環風機底置式
|
|
HP-250/200E（G）
|
Φ2500X2000H
|
380
|
72
|
2-18
|
循環風機底置式
|
|
HP-250/300E（G）
|
Φ2500X3000H
|
450
|
85
|
10-20
|
循環風機底置式
|
